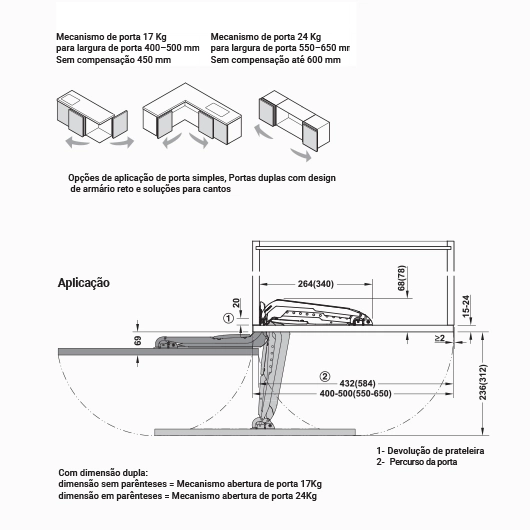

MECANISMO DE 17 KG
Referência de pedido

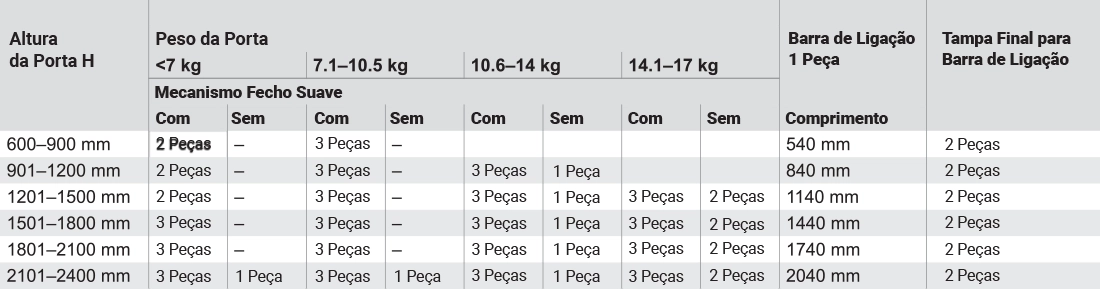

Componentes necessários do conjunto para 1 porta, consulte a tabela
Deve ser encomendada 1 placa de montagem para cada dobradiça (com ou sem mecanismo de fecho suave)
MECANISMO DE 24 KG
Referência de pedido
Componentes necessários do conjunto para 1 porta, consulte a tabela
Deve ser encomendada 1 placa de montagem para cada dobradiça (com ou sem mecanismo de fecho suave)
Exemplo de pedido para porta com altura de 2.400 mm, peso da porta de 17 kg e 24Kg
3 Dobradiças mecanismo Fecho Suave
2 Dobradiças mecanismo Sem Fecho Suave
5 Placas de Montagem
1 Barra de Ligação
2 Tampas Final para Barra de Ligação
Nota
O Mecanismo Fecho Suave pode ser removido

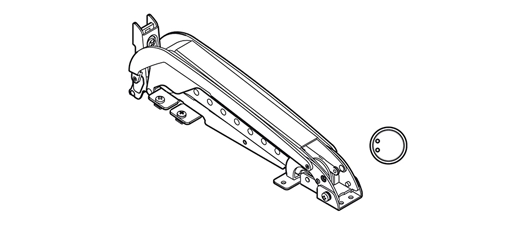

MECANISMO DOBRADIÇA
Sistema 17KG
| | | un | VC3419 | ||
|---|---|---|---|---|
| 105001020 | Com Fecho Suave | 1 | ||
| 105001022 | Sem Fecho Suave | 1 |
Sistema 20KG
| | | un | |||
|---|---|---|---|---|
| 105001021 | Com Fecho Suave | 1 | ||
| 105001023 | Sem Fecho Suave | 1 |

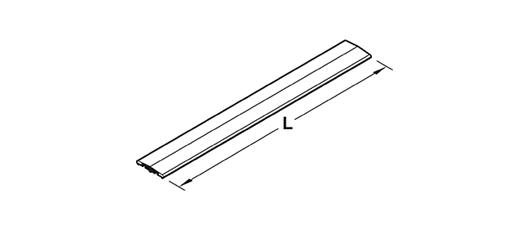

BARRA DE LIGAÇÃO
Sistema 17KG
| | | Comprimento | un | VC3421 | |
|---|---|---|---|---|
| 105001025 | 540 | 1 | ||
| 105001026 | 840 | 1 | ||
| 105001027 | 1140 | 1 | ||
| 105001028 | 1440 | 1 | ||
| 105001029 | 1740 | 1 | ||
| 105001030 | 2040 | 1 |
Sistema 24Kg
| | | Comprimento | un | ||
|---|---|---|---|---|
| 105001031 | 540 | 1 | ||
| 105001032 | 840 | 1 | ||
| 105001033 | 1140 | 1 | ||
| 105001034 | 1440 | 1 | ||
| 105001035 | 1740 | 1 | ||
| 105001036 | 2040 | 1 |

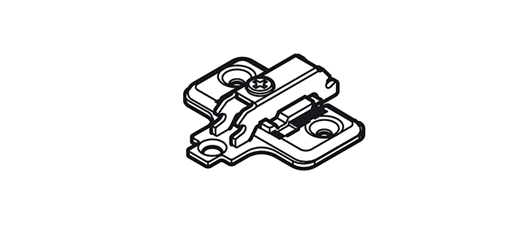

CALÇO DE MONTAGEM
| | | un | VC3420 | ||
|---|---|---|---|---|
| 105001024 | Com Fecho Suave | 1 |

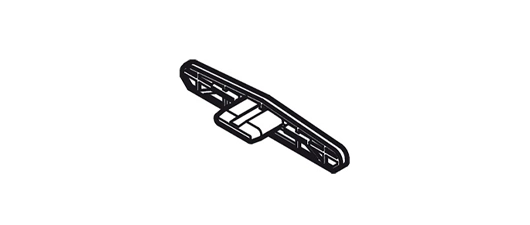

TAMPA PARA BARRA DE LIGAÇÃO
| | | Para Sistema | un | VC3422 | ||
|---|---|---|---|---|---|
| 105001037 | Plástico | 17Kg | 2 | ||
| 105001038 | Plástico | 24Kg | 2 |
