VC9663 / VC9686
| DOWNLOAD | TÉCNICO | |
|---|---|---|
| Manual |  |

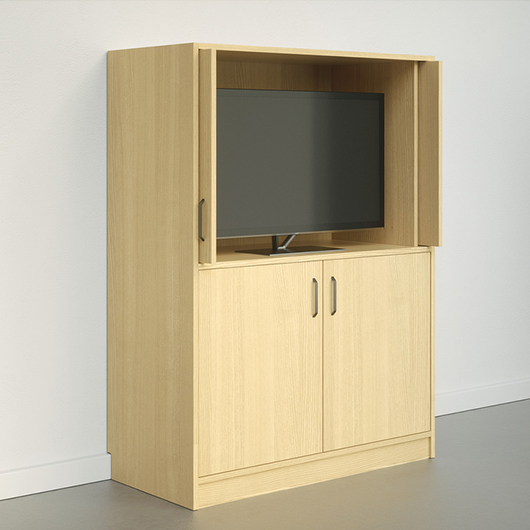

▲| Sistema Pivotante também pode ser aplicado em portas superiores.

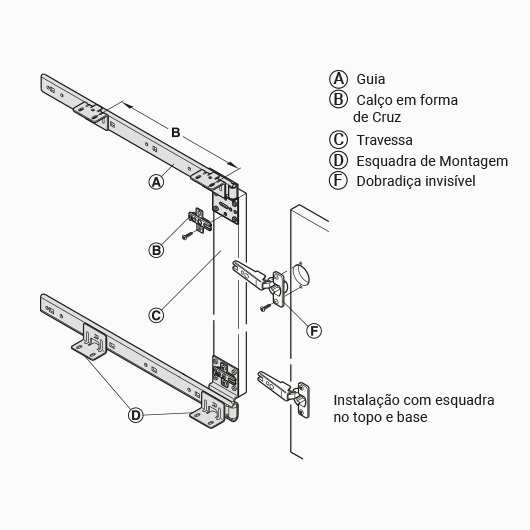

Conjunto de Ferragem Altura <700
Composto por:
1 – Guia/par
4 – Abraçadeira de montagem
| | | Comprimento Corrediça |
Medida B |
Distância de Retracção |
cj | VC9663 | ||
|---|---|---|---|---|---|---|---|
| 201000468 | Galvanizado | 350 | 186 | 244 | 1 | ||
| 201000469 | Galvanizado | 400 | 236 | 294 | 1 | ||
| 201000470 | Galvanizado | 450 | 286 | 344 | 1 | ||
| 201000471 | Galvanizado | 500 | 336 | 394 | 1 | ||
| 201000472 | Galvanizado | 550 | 386 | 444 | 1 | ||
| 201000473 | Galvanizado | 600 | 436 | 494 | 1 |
Conjunto de Ferragem Altura >700 e <2300
▲| Necessário Encomendar separadamente VC9663 e VC9696
Conjunto para 1 Porta:
1 – Par Carris dentados
2 – Rodas dentadas
2 – parafusos de fixação M4 x 25 para montagem aparafusada
1 – Guia de vareta
| | | Adequado para sistema de correr |
cj | VC9686 | ||
|---|---|---|---|---|---|
| 201000558 | – | 350 | 1 | ||
| 201000559 | – | 400 | 1 | ||
| 201000560 | – | 450 | 1 | ||
| 201000561 | – | 500 | 1 | ||
| 201000562 | – | 550 | 1 | ||
| 201000563 | – | 600 | 1 |
