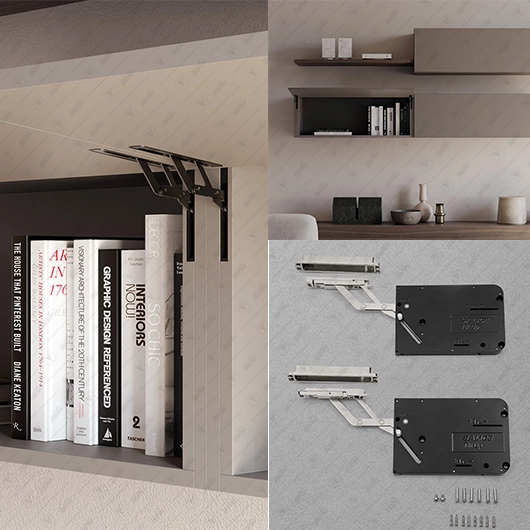

Sistema Tilt Up
Versão para portas com espessura de 18 a 30 mm
Profundidade da usinagem na porta 15 mm
Abertura:
– Abertura de 80° com limitador de abertura
– Abertura de 95° com o limitador de abertura desativado
Furação “K” na porta: 11 mm
Design compacto com espessura de apenas 12 mm, 13.5 mm com capa de cobertura

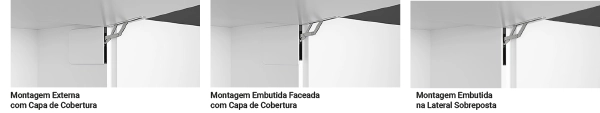

Três soluções de montagem: externa com capa de cobertura, embutida na lateral sobreposta, embutido com capa de cobertura
Espessura mínima da lateral: 18 mm para a versão embutida
| DOWNLOAD | TÉCNICO | |
|---|---|---|
| Manual |  |
|
| Informações Técnicas | |
|
| Instruções de Montagem e Regulação | |

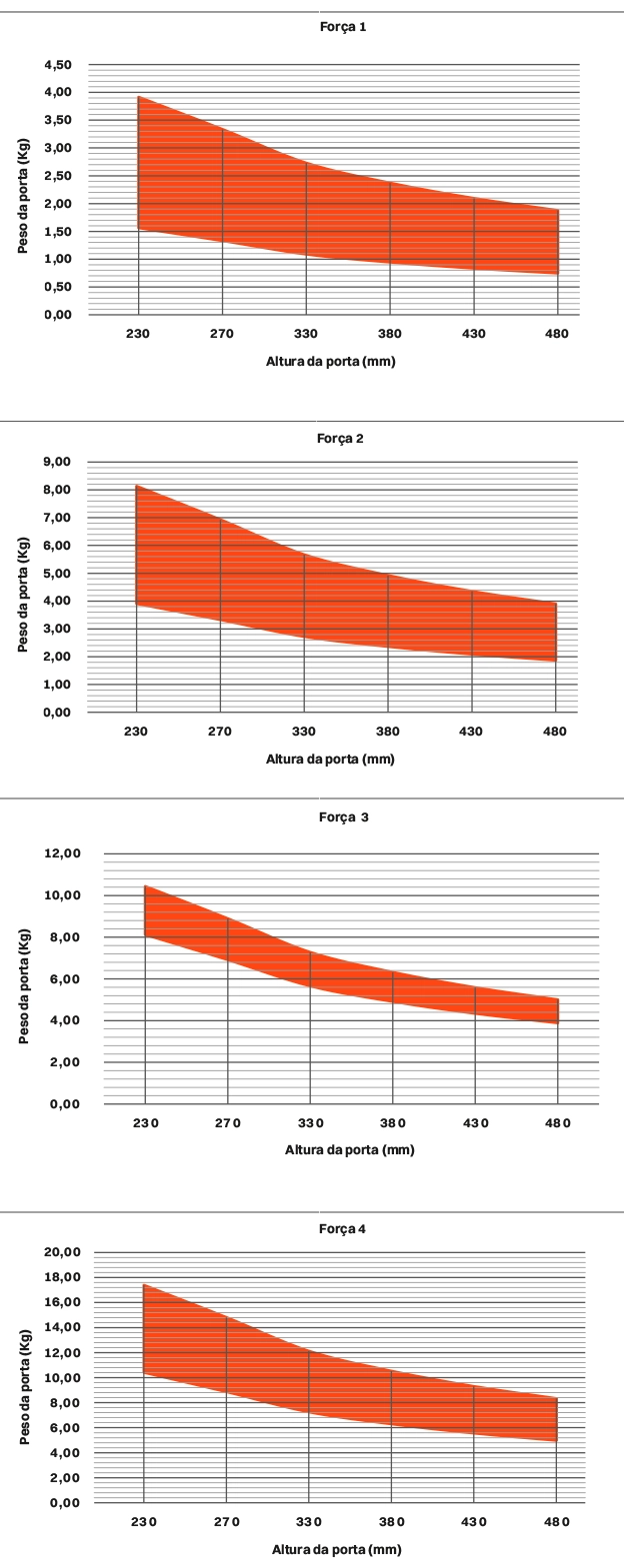

| | | Peso da Porta | Força | Altura da Porta | cj | VC4601 | ||
|---|---|---|---|---|---|---|---|
| 111001620 | Niquelado | 0,70 a 3,50 Kg | 1 | 230 a 480 mm | 1 | ||
| 111001621 | Niquelado | 1,90 a 8,10 Kg | 2 | 230 a 480 mm | 1 | ||
| 111001622 | Niquelado | 3,90 a 10.20 Kg | 3 | 230 a 480 mm | 1 | ||
| 111001623 | Niquelado | 5 a 17,50 Kg | 4 | 230 a 480 mm | 1 | ||
| 111001624 | Titânio | 0,70 a 3,50 Kg | 1 | 230 a 480 mm | 1 | ||
| 111001625 | Titânio | 1,90 a 8,10 Kg | 2 | 230 a 480 mm | 1 | ||
| 111001626 | Titânio | 3,90 a 10.20 Kg | 3 | 230 a 480 mm | 1 | ||
| 111001627 | Titânio | 5 a 17,50 Kg | 4 | 230 a 480 mm | 1 |
